Informacje techniczne na podstawie danych podanych przez producenta.
Model: PMI, dźwiękoszczelne ściany mobilne; producent Anaunia Srl, Santarcangelo di Romagna (Rimini), Włochy; wyprodukowano we Włoszech.
Typ: ściana mobilna z niezależnych, dźwiękoszczelnych, obsługiwanych pojedynczo elementów, podwieszona na szynie mocowanej wyłącznie do sufitu, bez szyny podłogowej; ściana samonośna, nienośna.
Wersje: PMI w dziewięciu klasach akustycznych A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (kod podaje wskaźnik Rw); PMI EI 60 ognioodporna, wyłącznie na projekt klienta; PME z obsługą półautomatyczną; PMT Tailor Made na wymiar. Rodzina: PML lekka, PMIV i PMC szklane, PMITT zewnętrzna, PMP składana, SHINE świecąca.
Izolacyjność akustyczna: Rw od 36 dB (A360) do 58,1 dB (A580), mierzona wg DIN 52210 część 3 lub UNI EN ISO 140-3 i UNI EN ISO 717-1, certyfikat laboratorium akredytowanego ACCREDIA (Istituto Giordano); w przestrzeni wewnętrznej wełna skalna, wełna szklana lub neopren mikrokomórkowy nadające się do recyklingu, zależnie od klasy.
Reakcja i odporność na ogień: ściany dopuszczone w klasie 1 przez włoskie Ministerstwo Spraw Wewnętrznych (klasa 0 na zamówienie); płyty w klasie B-s1,d0; wersja EI 60 wg EN 1364-1 na projekt klienta (model A REI 60-90: Rw 36–46 dB, wyłącznie element standardowy).
Wymiary: szerokość elementu 700–1200 mm, wymiary specjalne na zamówienie; wysokość ściany do 12 m, długość bez ograniczeń; grubość 106 mm z profilem ukrytym i 110 mm z profilem widocznym, 148 mm dla modelu A580; masa elementu standardowego 36–84 kg/m² zależnie od klasy, element teleskopowy do 95 kg/m².
Elementy: S standardowy · SF z oknem · SP z odejściami · SA narożny · elementy T i krzyżowe · PS drzwiowy (prześwit 900 × 2100 mm, minimalna wysokość elementu 2500 mm) · PD dwuskrzydłowy (1800 × 2100 mm, element 2334 mm) · TC teleskopowy · słupek początkowy MP i końcowy MA.
Konstrukcja: rama ze stali trawionej z pionowymi profilami pióro-wpust ze stopu aluminium 6060 (UNI EN 573, UNI EN 755-2), anodowanymi na srebrno 15 mikronów, z podwójnymi uszczelkami gumowymi; szyny sufitowe z aluminium EN-AW 6005 T6 anodowanego 20 mikronów, przekrój 108 × 76 lub 108 × 88 mm zależnie od masy, ze skrzydełkami nośnymi pod sufit podwieszany lub maskownicę; obniżenie szyny do 40 cm w cenie, powyżej na zamówienie; dźwigar kratowy dla konstrukcji nienośnych oraz obliczenia statyczne podpisane przez uprawnionego inżyniera dostępne.

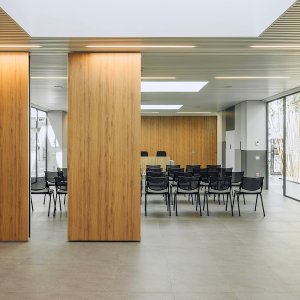

Jezdnia: każdy element zawieszony na 1 lub 2 sworzniach stalowych Ø 12 mm w wózkach z cichej żywicy Ø 50 lub 62 mm, oś pionowa, dwa łożyska promieniowe i mechanizm prowadzący przez zwrotnice i skrzyżowania; układy parkowania od typu A do typu H w katalogu technicznym.

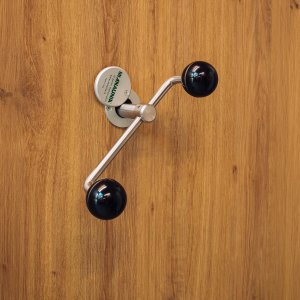

Mechanika zamykania: teleskopowe listwy aluminiowe z uszczelkami, skok 25 mm u góry i u dołu, docisk sprężynowy 1500 N na element; wyjmowana korba wkładana z tyłu każdego panelu, w elemencie teleskopowym od przodu; element teleskopowy z kompensacją boczną 100 mm (jeden wózek) lub 150 mm (dwa wózki); regulacja wysokości każdego elementu bez demontażu sufitu podwieszanego; dopasowanie na budowie ± 10 mm w wysokości i ± 30 mm w szerokości.

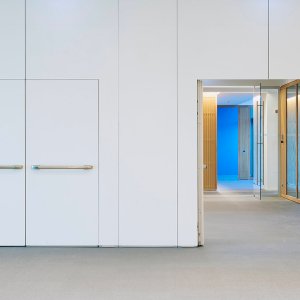

Drzwi: trzy ukryte zawiasy, grubość równa grubości ściany, klamka wpuszczona w muszlę, podwójna uszczelka opadająca, dwa bolce blokujące w tulejach podłogowych; drzwi blokowane automatycznie podczas przesuwania elementu; opcje: drzwi przeszklone, drzwi stałe na ścianie sali, czerwona dźwignia antypaniczna.
Płyty i wykończenia: płyty wiórowe 16 mm, gęstość 750 kg/m³, klasa E1, ze znakiem CE (EN 13986 P2), szerokość maksymalna 120 cm, regulowane w wysokości niezależnie od ramy; wykończenia w laminacie CPL 0,4 mm (biały, kość słoniowa, szary), HPL 0,9 mm w serii kolorów lub dekorów drewna, melamina, przygotowanie pod malowanie, fornir, lakier RAL, Pantone lub bezbarwny 25 gloss, skóra, tkanina, wykładzina; możliwa okładzina dostarczona przez klienta; różne wykończenia po obu stronach; kolory aluminium na zamówienie.
Certyfikaty producenta: Anaunia deklaruje ISO 9001 i ISO 14001, badania w laboratoriach akredytowanych uznanych przez właściwe ministerstwa, materiały ekologiczne i nadające się do recyklingu.

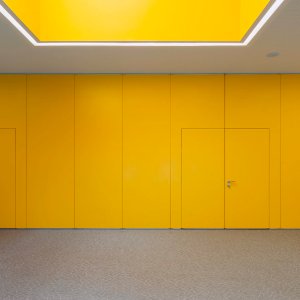

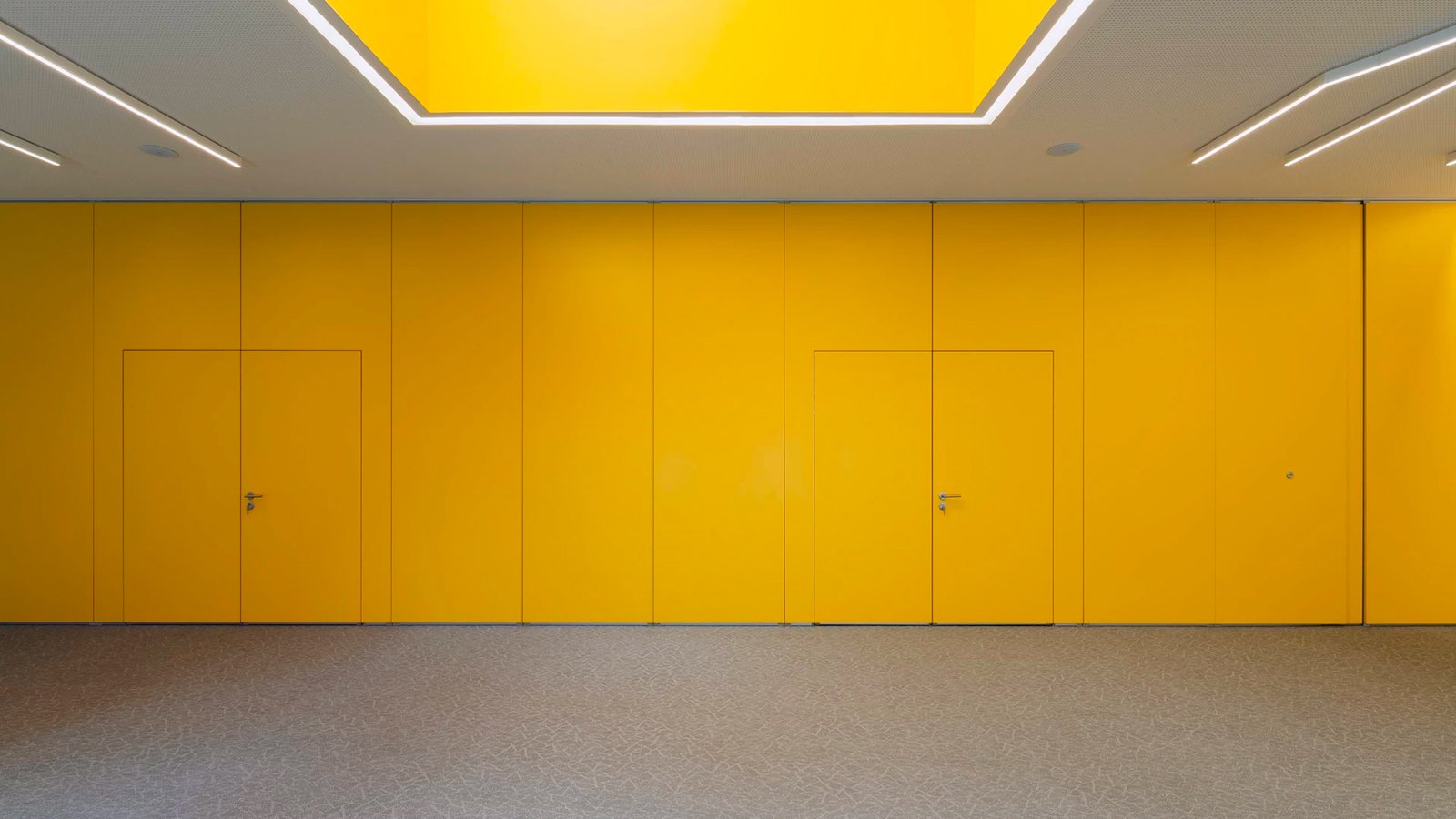

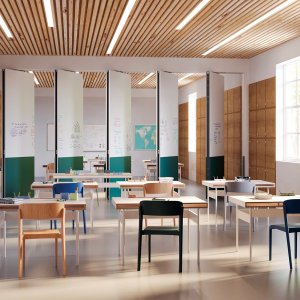

Przeznaczenie: wnętrza: centra kongresowe, sale szkoleniowe, biura, banki, teatry, hale wystawowe, restauracje i hotele; producent wymienia także sektor stoczniowy jako obszar zastosowań (program Tailor Made): dopuszczenia morskie potwierdza się projekt po projekcie na dokumentacji producenta.
Serwis i konserwacja: pomiar na budowie i projekt wykonawczy w cenie dostawy; transport, rozładunek i fachowy montaż na zamówienie; program okresowych przeglądów i działań zapobiegawczych producenta; karty techniczne PDF i rysunki DWG do pobrania.
