Informacje techniczne na podstawie danych podanych przez producenta.

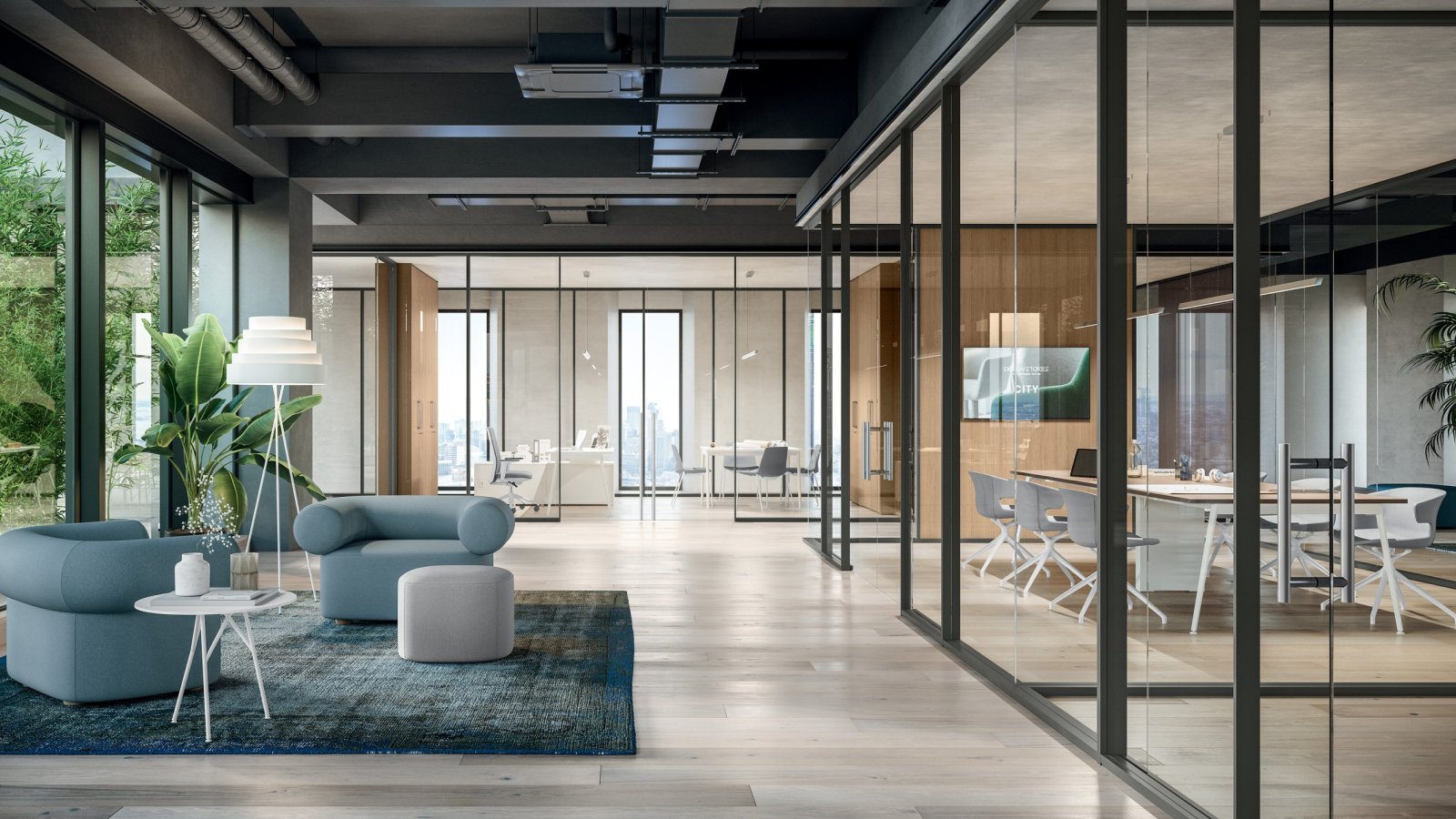

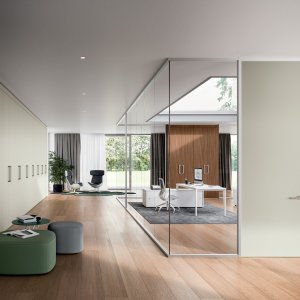

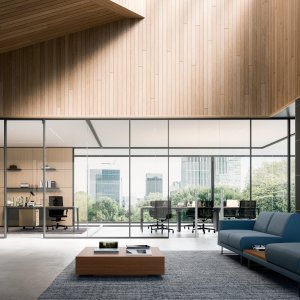

System: monolityczna ścianka szklana M1-M2-M3, przegrody wewnętrzne pełnej wysokości, przeszklone lub częściowo pełne
Producent: Quadrifoglio Group (Mansuè, Treviso, Włochy)
Projekt: Quadrifoglio Group

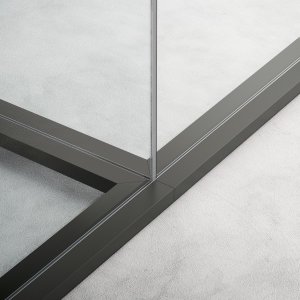

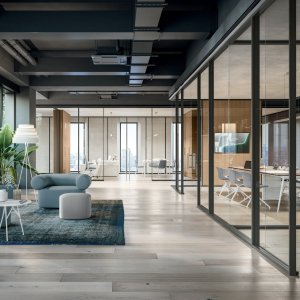

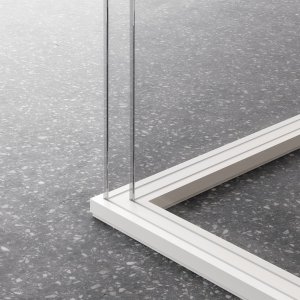

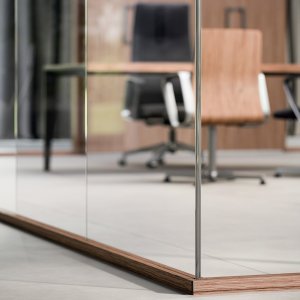

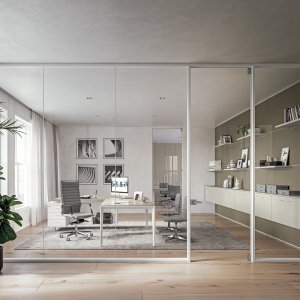

Trzy rodziny wg przekroju profilu: M1 profil 100 × 40 mm jednoszybowy · M2 profil 100 × 40 mm dwuszybowy · M3 profil 55 × 40 mm jednoszybowy
Wysokości: od 2100 do 3340 mm

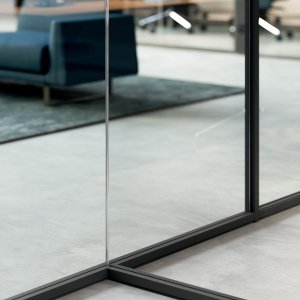

Profile: aluminium wyciskane o grubości 1,5 mm, anodowane, na życzenie lakierowane; hermetyczne uszczelki przeciw gromadzeniu się kurzu; dolne urządzenie regulacji wysokości szyby do ±15 mm; listwy przyszybowe na profilach poziomych zapobiegające przypadkowemu wypadnięciu

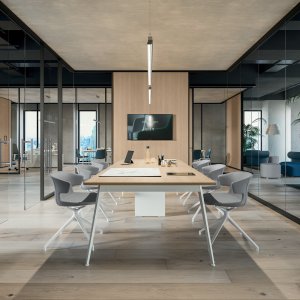

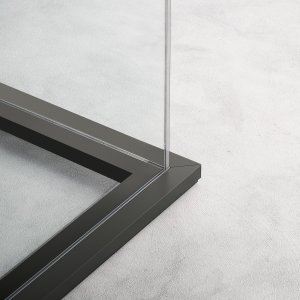

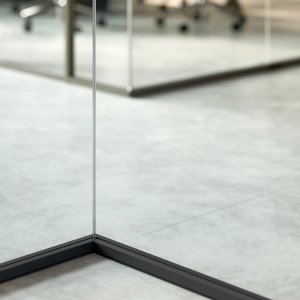

Moduły: początkowy i końcowy w szkle lub panelu, pośrednie, narożnik stały 90°, węzły dwu-, trój- i czterodrożne (czterodrożny z profilem okrągłym), moduł ciągłości drewno/szkło, moduł techniczny z gniazdami
Maksymalna masa na metr bieżący (H 3340 mm, szkło 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

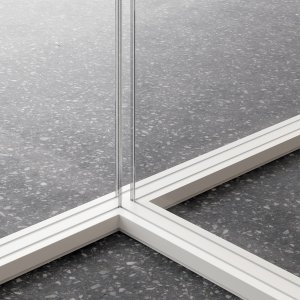

Szkło: hartowane 10 i 12 mm przezroczyste lub satynowe; laminowane 10,38 i 12,38 mm (PVB 0,38); laminowane akustyczne 10,76 i 12,76 mm (PVB 0,76), także satynowe; przezroczyste uszczelki łączące tafle w ciągłości

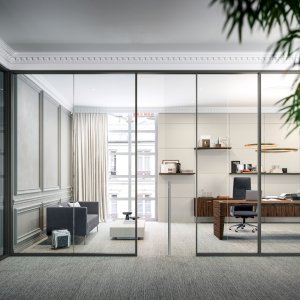

Panele pełne: melamina w standardzie, lakierowane lub fornirowane. W M1 i M2 obie strony tego samego modułu mogą mieć różne wykończenia; w M3 wykończenie jest jednakowe po obu stronach

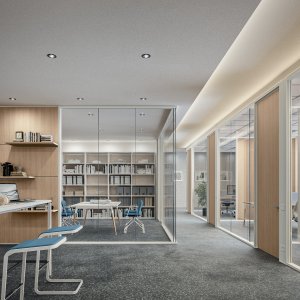

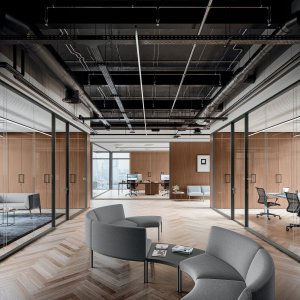

Drzwi: pełne rozwierane 40 mm z obrzeżem z żywicy udaroodpornej 2 mm; rozwierane ze szkła hartowanego 10 mm; szklane w ramie (tafla 6 mm w ramie 40 × 15 mm); przesuwne ze szkła hartowanego 10 mm, pojedyncze 100-200 cm lub podwójne 200-400 cm z amortyzowanym hamowaniem przy otwieraniu i zamykaniu (hamulec nie łączy się z profilem M3). Trzy zawiasy czopowe na skrzydło, otwarcie do 180°
Deklarowana dostępność: przejście w świetle 875 mm przy drzwiach rozwieranych otwartych pod kątem 90° i 837 mm przy przesuwnych pojedynczych; klamki na wysokości około 900 mm od podłogi (±50)
Akcesoria: automatyczna listwa opadająca dla lepszej szczelności akustycznej i pyłowej (wykluczona przy drzwiach szklanych z polerowaną krawędzią i na wykładzinie dywanowej), kratka wentylacyjna w drzwiach pełnych, elektrozaczep 10-24 V z gałką stałą i klamką swobodną dla wyjścia awaryjnego
Ścianka samonośna: możliwa z ramą górną 100 × 30 mm, niezależna od sufitu; narożniki i węzły muszą być konstrukcyjnymi profilami aluminiowymi; projekt jest weryfikowany przez biuro techniczne przed zamówieniem

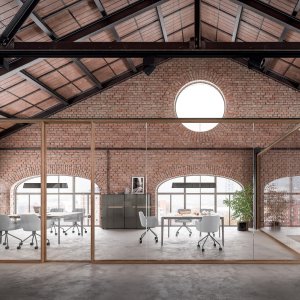

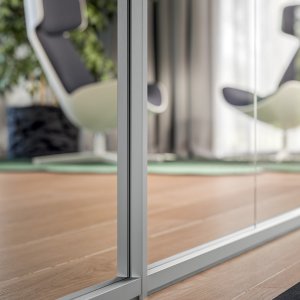

Wykończenia: aluminium anodowane satynowe matowe, RAL do wyboru, Złoto, Brąz, Corten, Szarość Cienia; profile mogą być pokryte prefabrykatem 0,6 mm na klejach poliuretanowych, szlifowane i lakierowane akrylem wodnym; drewna Wiąz Szary i Orzech Amerykański

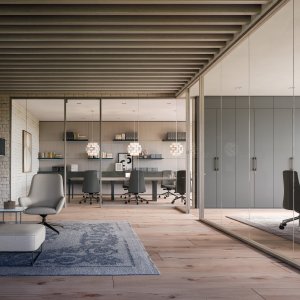

Deklarowane badania: uderzenie ciałem miękkim 50, 3, 1 i 0,5 kg (UNI 10880:2000 pkt 5.1-5.4); izolacyjność akustyczna wg UNI EN ISO 10140-2:2010 i UNI EN ISO 717-1:2013 — M1 od Rw 33 do 38 dB, M2 od 36 do 42 dB, M3 od 33 do 38 dB; panele z podłożem w Euroklasie B-s1,d0 (EN 13501-1) na zamówienie
Zrównoważony rozwój i systemy zarządzania: panele z drewna w 100% z recyklingu, CATAS Quality Award CARB, żywice bez substancji SVHC; UNI EN ISO 9001:2015, 14001:2015 i 45001:2018; FSC i Pannello Ecologico
